FINEFLAKE™
亚微级厚度的玻璃鳞片产品。具有高径厚比,可作为无机填料对树脂进行增强,提升尺寸稳定性及物理机械强度。
![](https://hpm.nsg.com/cn/files-cn/bg_fineflake_sp.jpg)
![](https://hpm.nsg.com/cn/files-cn/bg_fineflake_tb.jpg)
![](https://hpm.nsg.com/cn/files-cn/bg_fineflake_pc.jpg)
产品概述
FINEFLAKE™的平均厚度为1µm以下,粒径为1~2000µm,相比FLEKA®,其粒径更小,同时由于厚度更薄,径厚比 (厚度/粒径比) 更高。与FLEKA®一样,也具有表面处理以改善与树脂的相容性。
通过1µm薄度和小粒径化,可以将其应用到薄片化、小型化的树脂成型品中。
三维尺寸稳定性和玻璃鳞片填充效果
以相同重量百分比添加到树脂中时,因为厚度小于1µm,因此与其他玻璃鳞片产品相比,单位体积内填充的玻璃鳞片数量得到增加。
![MEG160FY (平均厚度:约0.7µm,平均粒径:约160µm) 的SEM图像](https://hpm.nsg.com/cn/files-cn/pic_fineflake1.jpg)
MEG160FY (平均厚度:约0.7µm,平均粒径:约160µm) 的SEM图像
![分别使用FLEKA®和FINEFLAKE™增强树脂的示意图](https://hpm.nsg.com/cn/files-cn/pic_fineflake2.png)
分别使用FLEKA®和FINEFLAKE™增强树脂的示意图
表面处理和颗粒化技术的效果
平均厚度为1µm以下且平均粒径为100µm以上的玻璃鳞片在未加工 (无表面处理) 状态下比较抛体积较大,加工作业时比较困难。
NSG的FINEFLAKE™,通过表面处理/颗粒化技术改善其作业性,可以达到与其他玻璃鳞片产品 (如FLEKA®) 同等水平。
![外部实物照片:MEG160FY (未处理)](https://hpm.nsg.com/cn/files-cn/pic_fineflake3.jpg)
外部实物照片:MEG160FY (未处理)
![MEG160FY-M01 (经过表面处理,MEG160FY的颗粒状产品)](https://hpm.nsg.com/cn/files-cn/pic_fineflake4.jpg)
MEG160FY-M01 (经过表面处理,MEG160FY的颗粒状产品)
进一步提高树脂成型品的尺寸稳定性和防渗透性 (相比FLEKA®)
与FLEKA®相比,进一步抑制树脂成型时的尺寸变化 (收缩率) ,提高防渗透性。
![添加到PBT树脂中的尺寸稳定性对比(仅包含FINEFLAKE™、FLEKA®、树脂)](https://hpm.nsg.com/cn/files-cn/cn_pic_fineflake5.png)
添加到PBT树脂中的尺寸稳定性对比(仅包含FINEFLAKE™、FLEKA®、树脂)
![水蒸气渗透率的测量对比(无填充的树脂、填充了短切玻纤、FLEKA®、FINEFLAKE™的树脂)](https://hpm.nsg.com/cn/files-cn/cn_pic_fineflake6.png)
水蒸气渗透率的测量对比(无填充的树脂、填充了短切玻纤、FLEKA®、FINEFLAKE™的树脂)
FINEFLAKE™产品系列
FINEFLAKE™的厚度平均为0.7µm,平均粒径160µm,在此基础上共有五种表面处理方式。
表面处理可以提高与树脂的相容性,并改善拉伸强度、弯曲强度等树脂成型品的物理性能。
![FINEFLAKE™产品系列](https://hpm.nsg.com/cn/files-cn/cn_pic_fineflake7.png)
FINEFLAKE产品系列

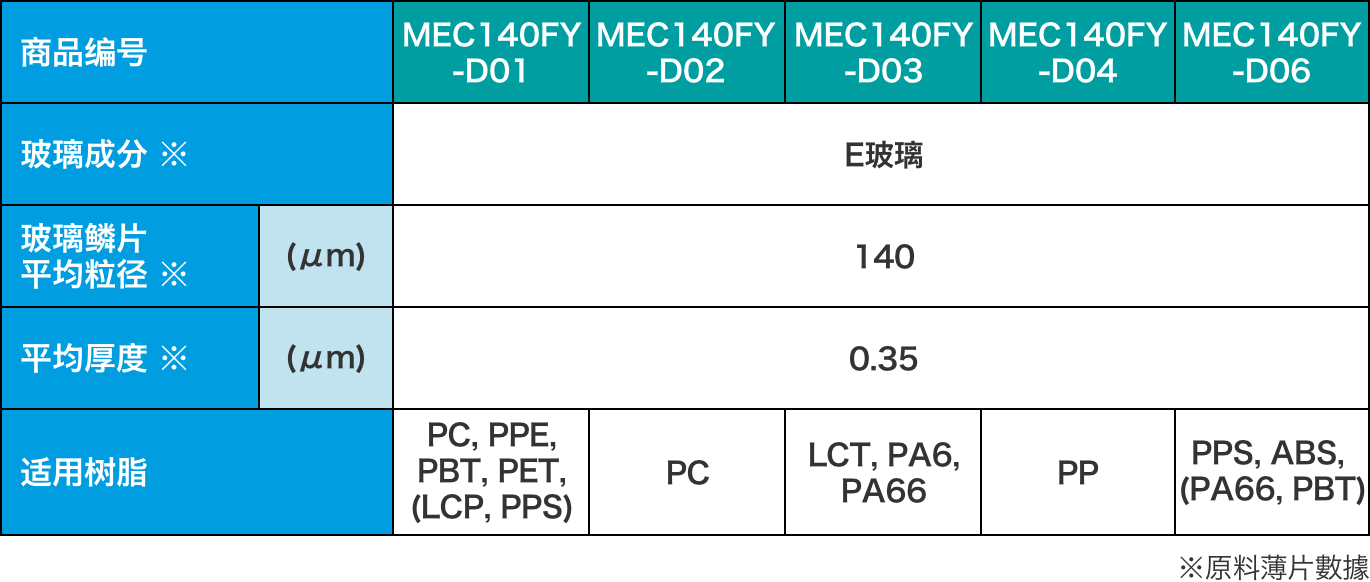

厚度减薄品开发(DURAFLAKE™)
基材的厚度平均为0.35μm,平均粒径为140μm,呈极薄鳞片状玻璃。
同时,可以提供与FINEFLAKE™相同的表面处理产品系列,适用于极小、极薄的树脂成型物。相较于FINEFLAKE™,拉伸强度和尺寸稳定性进一步提升。
![原料玻璃的SEM图像(×10000):FLEKA®](https://hpm.nsg.com/cn/upload-cn/pic_fineflake18.jpg)
原料玻璃的SEM图像(×10000):FLEKA®
![原料玻璃的SEM图像(×10000):FINEFLAKE™](https://hpm.nsg.com/cn/upload-cn/pic_fineflake19.jpg)
原料玻璃的SEM图像(×10000):FINEFLAKE™
![原料玻璃的SEM图像(×10000):新产品(DURAFLAKE™)](https://hpm.nsg.com/cn/upload-cn/pic_fineflake20.jpg)
原料玻璃的SEM图像(×10000):新产品(DURAFLAKE™)
![添加30%的板状填料到PA66时的翘曲比较(尺寸稳定性)](https://hpm.nsg.com/cn/upload-cn/cn_pic_fineflake21.png)
添加30%的板状填料到PA66时的翘曲比较(尺寸稳定性)
小粒径产品的开发
玻璃鳞片产品的基材平均厚度为0.7µm,平均粒径为5µm。
有表面未处理品和处理品可供选择。可用于制造超小型、超薄型树脂成型品。与平均粒径为160µm的传统产品相比,表面平滑性得到提升。
![PP(聚丙烯)树脂成型品的测试 (表面状态)](https://hpm.nsg.com/cn/files-cn/cn_pic_fineflake8.png)
PP(聚丙烯)树脂成型品的测试 (表面状态)
![PP(聚丙烯)树脂成型品的测试 (刮擦测试)](https://hpm.nsg.com/cn/files-cn/cn_pic_fineflake9.png)
PP(聚丙烯)树脂成型品的测试 (刮擦测试)
词汇表
密度
以一定容积的重量求出的值,以g/cm3等单位表示。1为和水同值,该值越小表示体积越大。
颗粒
指对玻璃鳞片产品进行表面处理使其形成颗粒的状态。
相容性
指玻璃鳞片产品与所填充的树脂或涂料之间的粘附程度。
