超低反射涂层

由NSG独特的无机/有机混合技术制成的超低反射涂层。使用这项技术将提高照片和视频的画质,减少传感中的干扰等。

  • 最新新闻
    新闻一览

产品概述

NSG的超低反射涂层与既往的蒸镀等技术相比,有着优秀的低反射性能、高透射率,无论入射角如何改变,独创的涂层材料都能维持高水准的低反射性能。另外,该材料还可以涂在平面和曲面、玻璃以及树脂等多种多样的光学零件上。
通过对摄像头模组的镜头及滤镜涂层,可以大幅减少镜头及滤镜的表面反射。
众所周知,摄像头模组会影响照片及视频的画质,最近其用于传感的情况也有增多,因此准确地检测信息就变得尤为重要。使用NSG的超低反射涂层,可以大幅减少由于镜头与滤镜表面的光反射而产生的干扰(重影及炫光),能提高画质,提升传感精度。

  • 超低反射涂层

超低反射涂层的特征

NSG的超低反射涂层是一种具有高抗反射性能的涂布型涂层。不仅可以用于玻璃平面,还可用于镜头和玻璃盖板等曲面部分。

超低反射涂层的特征

超低反射涂层的优势

超低反射性能与低入射角依赖性的并存
与蒸镀等既往技术相比,可以实现更为卓越的低反射率、高透射率。根据独创性材料的效果,可以实现以更少的层数,来达到宽波段范围的低反射。该技术可以很大程度上改善蒸镀膜反射率对入射角度的依存性问题。

光学设计的自由度
低反射涂层是指在折射率可调整的材料,我们还备有低折射率、中折射率的系列产品。波长峰值和波段范围也可以调整。

对各种光学零件的涂层
发挥液体材料的长处,除平面外还可涂在曲面上。另外,对象材料也不限于玻璃,还可涂于树脂 (*1) 等其他材料上。

高耐候性
因为主要原料为无机材料,因此具有良好的耐候性 (温度、湿度等*2) 。

*1 如果想了解可应用本产品的树脂材料详情,请咨询我司。
*2 普通的光学零件的可靠性实验条件

左:无超低反射涂层 / 右:有超低反射涂层

左:无超低反射涂层 / 右:有超低反射涂层

超低反射涂层的效果

相机画质及传感器传感精度的提升
相机镜头及滤镜表面的光反射会造成重影和眩光,影响照片及视频的画质。另外,在最近应用越来越多的传感用途中,也会因为光反射的干扰而难以获取准确的数据。NSG的超低反射涂层可以大幅抑制重影及眩光 (干扰) 等的发生,有利于提高画质及传感精度。

广阔的使用环境
其主要原料是无机材料,具有优良的耐候性,所以适用于室外设备上的镜头等光学零件。

有重影的图像实例

有重影的图像实例

没有重影的图像实例

没有重影的图像实例

关于超低反射涂层技术

关于反射率、透射率 (以玻璃为例)
光在玻璃等均匀介质中是以固定速度向前行进的,但如果光斜射到不同物质,其速度和前进方向会改变。该现象称为折射,我们用折射率来表示光在各种介质中固有的改变量。除此之外,光在不同界面上存在一定比例的反射,该反射量也是用介质固有的折射率来表示。

防反射涂层由折射率不同的单层或多层薄膜组成,通过折射率不同的涂层之间反射光的相互抵消达到降低反射光的目的 (图1)。通过控制表面的反射,视觉上甚至接近于察觉不到玻璃存在的程度。

关于NSG的超低反射涂层
运用独创的涂层材料和光学设计的技术,我们能够调整折射率以适应玻璃或树脂等材料,从而实现反射率的大幅降低。为实现生产,我司涂层液以旋涂、喷涂等通用的工法为基础进行了大量研究 (图2) 。
防反射 (AR) 涂层一般情况下只能减少特定波长的光的反射率,但NSG超低反射涂层可以在更少层数的情况下减少更广范围波长的光反射。该特性在入射角度发生变化时能够发挥显著的效果 (图3) 。

*特性展示例是在基板表面涂布超低反射涂层之后得到的数据。

纯玻璃时 图1.反射和透射的对比

纯玻璃时
图1.反射和透射的对比

普通的蒸镀涂层

普通的蒸镀涂层

NSG的超低反射涂层

NSG的超低反射涂层

图2.涂层方式示例

图2.涂层方式示例

图2.涂层方式示例

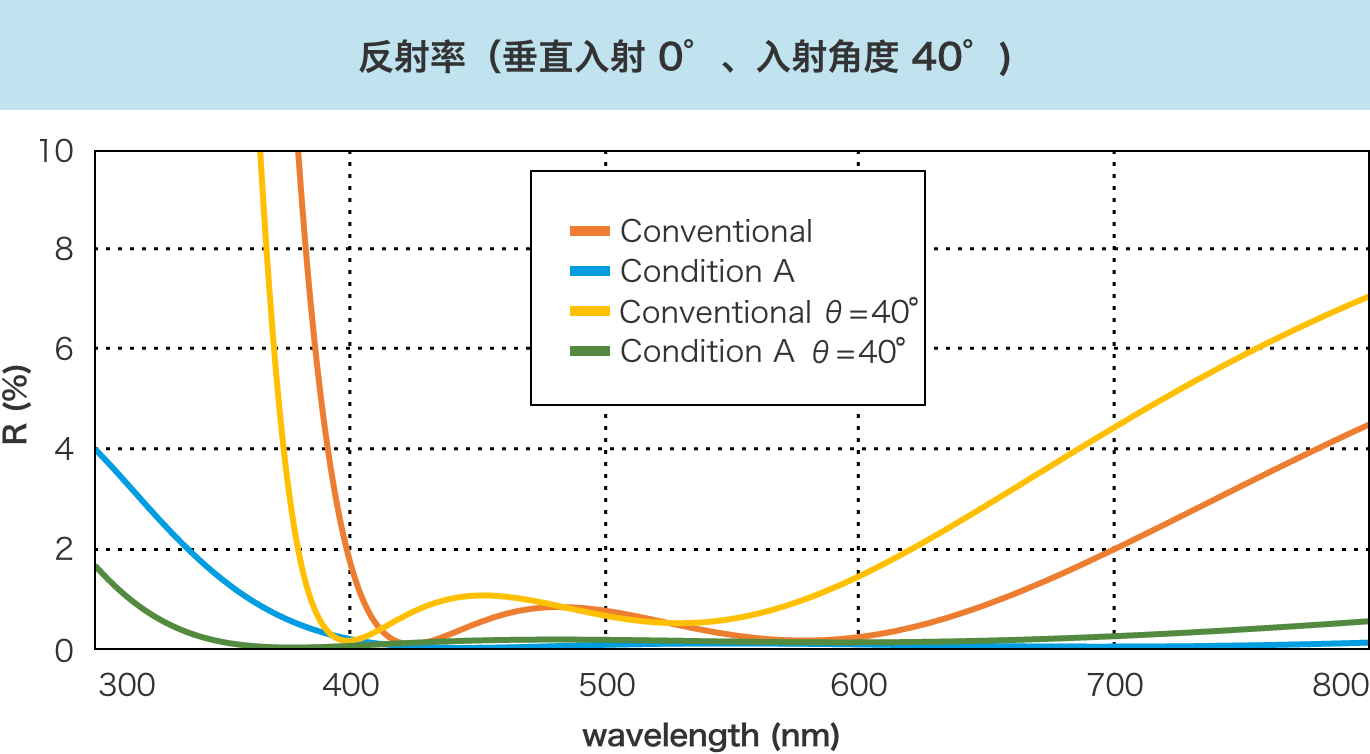

图3.反射率和角度依赖性

图3.反射率和角度依赖性

图3.反射率和角度依赖性
Conventional

新用途的扩展

现在正在研究NSG超低反射涂层在摄像机模组等光学产品上的运用。未来在以可穿戴设备为首的、使用激光、LED的光学设备等领域的应用也备受期待。

可穿戴装备示例

可穿戴装备示例

激光机器示例

激光机器示例

半导体制造例

半导体制造例

运用场景的扩大

相机的镜头及红外线 (IR) 滤光片等光学零件一直以来是采用蒸镀法进行防反射涂层的,如果使用NSG的超低反射涂层,能够取得更好的防反射效果。另外既往的技术难以保持曲面的均匀涂层,但超低反射涂层可以解决该问题,因此其运用范围有望进一步扩大。

词汇表

防反射膜 (AR涂层)

是指为减少在玻璃等物质表面产生的反射光,而在其表面涂附的薄膜。通常通过层叠多张折射率不同的薄膜来降低表面的反射,提高透射率。
(AR:Anti-Reflection)

入射角依赖性

射入玻璃等物质的光的角度和反射率的关系。一般来说入射角度越大反射率就越大。

重影、眩光

在拍摄、录影时因强光进入镜头内产生的实际并不存在的影像。重影是在逆光拍摄时在强光的远处所形成的光斑,眩光是逆光摄影时影像整体发白的现象。

红外线 (IR) 滤光片

降低红外线 (IR) 透射的滤光片。相机等数码摄影装置能拍到人眼见不到的波长的光,如果不安装滤光片,那么拍摄出来的影像和人眼见到的就不一样。在图像传感器等前面安装IR滤光片后,就可以拍出人眼所见到的影像。
(IR:Infrared)

真空蒸镀法

在容器中蒸发金属和氧化物等,使其附着在材料表面并形成薄膜的方法。光学薄膜采用二氧化钛及二氧化硅等作为涂层材料。

常见问题

可以提供样品吗?

可以提供涂在玻璃基板等基材上后的样品。

折射率等可以调整吗?

根据条件可按照客户需求调整。在此之前我们会进行技术交流及试制等。

可以涂在指定的材料、产品上吗?

可通过技术交流及样品试制等来确认是否可行。

可以提供涂后的镜头或玻璃(树脂)基板吗?

原则上不提供除样品外的镜头和基板。

可否告知其与真空蒸镀法的防反射膜有什么区别。

防反射膜是用真空蒸镀法形成多层金属薄膜,利用消光效果降低反射光。我司的超低反射涂层是用独创的低反射率层直接降低界面的反射量。

请告知价格、交期、购买方法。

这要看您采用的涂布方法与液量的多少(每年或每月的量)。需要先行商洽后才能给出答复。

能使用现有的旋镀装置、喷镀装置进行涂层吗?

需了解装置的性能后才可确定是否可用。需要的话,我司可以提供参考信息等。

可以和其他材料混合使用吗?

基本上不能和其他材料混合使用。

可以提供涂层材料的样品吗?

原则上不提供材料的样品,但我们很乐意与您商讨合适的方法来提供符合您期望的样品。

可以应对RoHS、REACH、中国版RoHS等标准吗?

我司已确定符合这些标准。

请告知可涂尺寸的范围。

现阶段可涂在相机镜头等小型光学产品上。理论上也可涂在窗户玻璃等大面积产品上,但相对于其所需的性能,价格可能会比较昂贵。
